Zasilacze

TYP LXS-XX1 DR-4524 DR-75-24 DR-120-24 DRP-240-24
Zdjęcie LXS-XX1 DR-45 DR-75 DR-120 DRP-240

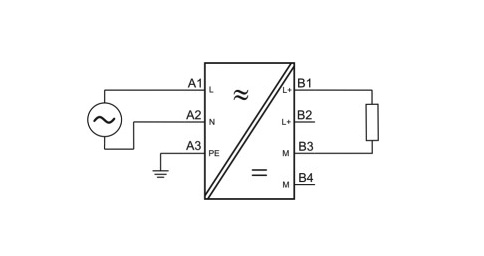

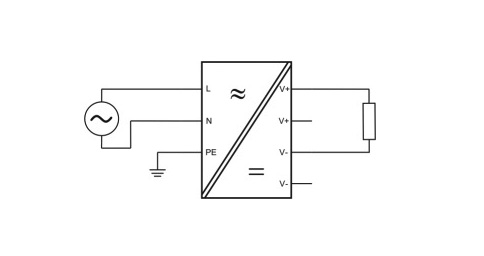

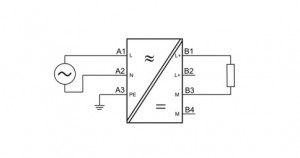

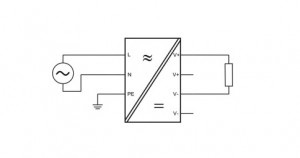

Schemat schemat-LXS-XX1 schemat-DR-4524
WEJŚCIE
Napięcie zasilania
(dozwolone)
230 VAC
(185…265 VAC)
230 VAC
(85…264 VAC)
WYJŚCIE
Ilość wyjść 1
Napięcie typowe 24 VDC 15 VDC 12 VDC 24 VDC
Prąd maksymalny 1 A 1,6 A 2 A 2 A 3,2 A 5 A 10 A
Błąd podstawowy ≤2 % ≤1 %
Tętnienia ≤50 mVpp ≤480 mVpp ≤150 mVpp ≤80 mVpp
Moc maksymalna 24 W 48 W 75 W 120 W 240 W
POZOSTAŁE
Zabezpieczenie zwarciowe checkboxico checkboxico checkboxico checkboxico checkboxico
Zabezpieczenie termiczne checkboxico checkboxico checkboxico checkboxico checkboxico
Zabezpieczenie nadnapięciowe checkboxico checkboxico checkboxico checkboxico checkboxico
Sprawność ~ 80% ~ 84%
Izolacja galwaniczna wejście / wyjście
Wytrzymałość izolacji 500 VAC 3000 VAC
Temperatura pracy 0…70°C -10…60°C
Sygnalizacja napięcia wyjściowego LED
Stopień ochrony obudowy/zaciski IP20 / IP20 IP30 / IP20 IP20 / IP20
Sposób montażu na szynie DIN
DOKUMENTACJA
Karta katalogowa pdficoPobierz pdficoPobierz pdficoPobierz pdficoPobierz pdficoPobierz
Instrukcja obsługi pdficoPobierz pdficoPobierz pdficoPobierz pdficoPobierz pdficoPobierz
