Przetworniki sygnałowe (separatory)

Przetworniki sygnałowe – separator 4-20mA

Separatory galwaniczne służą do oddzielenia elektrycznego wrażliwych urządzeń automatyki. Dzięki izolacji zakłócenia z linii zasilającej nie przedostają się do obwodów pomiarowych. Stosuje się je również, gdy nie można wyrównać potencjału poszczególnych obwodów instalacji automatyki poprzez połączenie ich mas.
Wiele urządzeń pomiarowych i wykonawczych automatyki pracuje w środowisku narażonym na wyładowania atmosferyczne, działanie ludzi itp. W takich przypadkach separator 4-20mA galwaniczny chroni wejścia i wyjścia sterownika lub komputera przemysłowego przed uszkodzeniem. W przypadku na przykład przepięcia lub zwarcia awarii ulegnie tani separator, a nie droga karta wejść/wyjść.
Separatory galwaniczne często pełnia też rolę przetworników sygnałowych, które przetwarzają sygnał wejściowy na inny wymagany przez użytkownika.

TYP	LXA-U1U	LXA-X1X	LXA-U11	LXA-X11
Zdjęcie

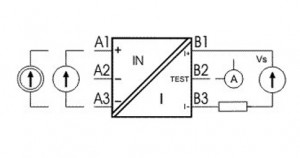

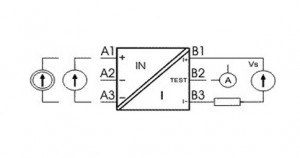

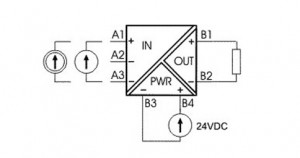

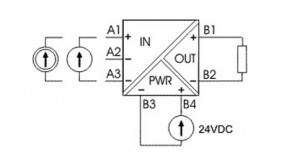

Schemat
WEJŚCIE
Prąd	0…5 mA / 0…20 mA / 4…20 mA
Napięcie	0…10 VDC
Zasilanie przetwornika dwuprzewodowego
WYJŚCIE
Wyjście prądowe dwuprzewodowe			4…20 mA
Wyjście prądowe	0…20 mA / 4…20 mA
Wyjście napięciowe	0…10 VDC
ZASILANIE
Z pętli prądowej
Napięcie zasilania (dozwolone)	24 VDC (20…30 VDC)		9…30 VDC
Pobór prądu	≤90 mA
POZOSTAŁE
Błąd podstawowy	≤0,15%	≤0,1%	≤0,15%	≤0,1%
Izolacja galwaniczna	wejście / wyjście / zasilanie	wejście / wyjście / zasilanie	wejście / wyjście	wejście / wyjście
Wytrzymałość izolacji (test)	1500 VAC
Temperatura pracy	0…70°C
Stopień ochrony obudowa/zaciski	IP20 / IP20
Sposób montażu	na szynie DIN
KONFIGURACJA
Konfiguracja	przełączniki	wg zamówienia	przełączniki	wg zamówienia
UWAGI
Jedno / dwukanałowy	/ —	/	/ —	/
Wykonanie dla innych wejść / wyjść	/	/	/ —	/ —
DOKUMENTACJA
Karta katalogowa	Pobierz	Pobierz	Pobierz	Pobierz
Instrukcja obsługi	Pobierz	Pobierz	Pobierz	Pobierz
