Sygnalizatory graniczne
| TYP | LXP-217 | LXP-21K |
| Zdjęcie |  |
 |

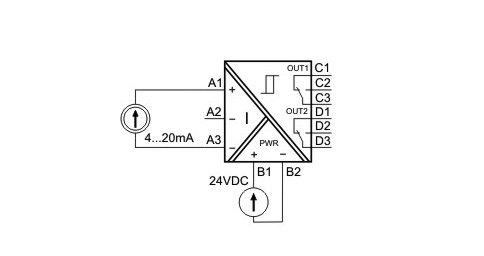

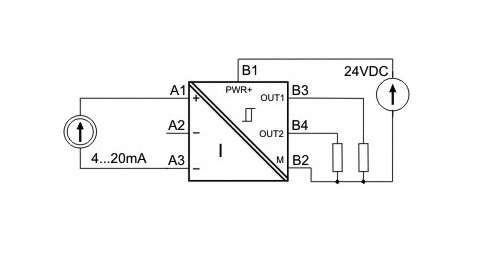

| Schemat |  |
 |
| WEJŚCIE | ||
| Prąd | 3,5…22 mA | |
| Spadek napięcia na wejściu | ≤ 5,5 V | |
| WYJŚCIE | ||
| Ilość wyjść | 2 | |
| Wyjście binarne – OC – PNP |
0,8 A / 24 VDC | |
| Styk przełączny | 6 A / 230 VAC | |
| Sygnalizacja działania wyjścia dwustanowego | LED | |
| ZASILANIE | ||
| Napięcie zasilania (dozwolone) |
24 VDC (12…30 VDC) |
24 VDC (20…30 VDC) |
| Pobór prądu | ≤10 mA | ≤30 mA |
| POZOSTAŁE | ||
| Błąd podstawowy | ≤ 0,1% | |
| Izolacja galwaniczna | wejście / wyjście, zasilanie | wejście / wyjście / zasilanie |
| Wytrzymałość izolacji (test) | 1500 VAC | |
| Temperatura pracy | 0…70°C | |
| Stopień ochrony obudowa/zaciski | IP20 / IP20 | |
| Sposób montażu | na szynie DIN | |
| KONFIGURACJA | ||
| Konfiguracja | przełączniki | |
| Regulacja zadziałania | potencjometr wieloobrotowy | |
| Ustawiane parametry | funkcje wyjścia – min / max ; histereza | |
| DOKUMENTACJA | ||
| Karta katalogowa |  Pobierz |
Pobierz |
| Instrukcja obsługi | Pobierz |
Pobierz |
